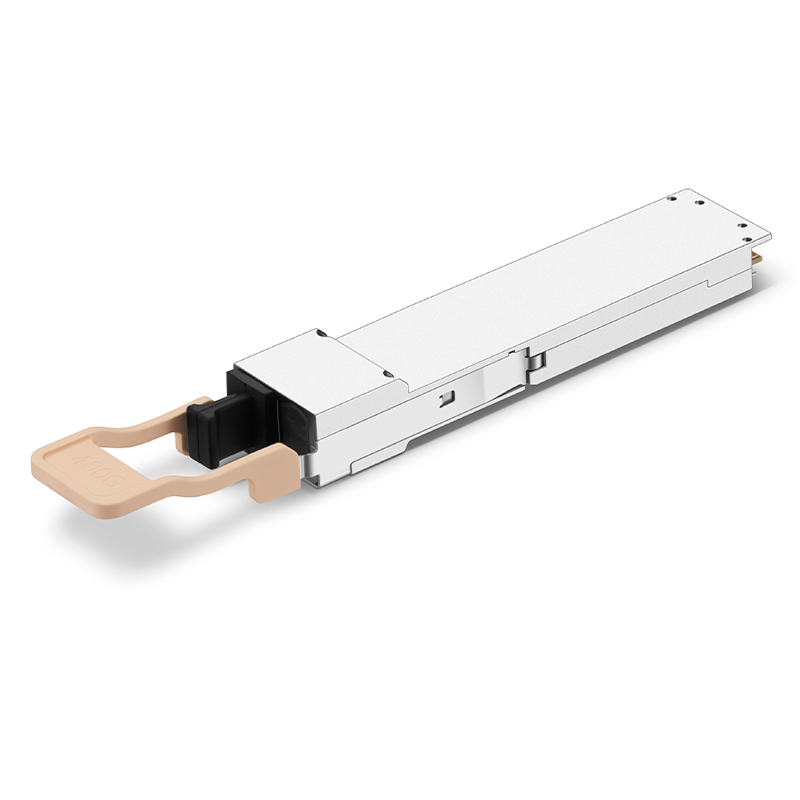

英伟达(NVIDIA)InfiniBand MMA4Z00-NS-FLT兼容OSFP 800G SR8 PAM4 2 x SR4 850nm 50m DOM 双MPO-12/APC 多模 NDR平顶光模块, 用于Infiniband 适配器

产品特征

通过InfiniBand NDR端到端系统认证
内置Broadcom 7nm DSP芯片,最大功耗15W
用于DGX H100系统的平顶OSFP
8x100G-PAM4电并行至8x100G-PAM4光并行
100%原装验证,与DGX H100兼容
符合OSFP MSA、IEEE 802.3ck、RoHS和1级激光安全标准,支持DDM

获取报价
概述
规格
选型
资源

英伟达(NVIDIA)InfiniBand MMA4Z00-NS-FLT兼容OSFP 800G SR8 PAM4光模块(2x SR4, 多模, 850nm, 50m, 双MPO-12/APC, DOM, 平顶)

英伟达(NVIDIA)InfiniBand MMA4Z00-NS-FLT兼容OSFP光模块是一种InfiniBand 800Gb/s 2x400Gb/s双端口OSFP,SR8多模,平行,8通道收发器,使用两个2芯,4通道MPO-12/APC光连接器,每个连接器速率为400Gb/s。平行多模式,短距离8通道(SR8)采用100G-PAM4调制,使用8根多模光纤最大传输距离为50米。该光模块已通过InfiniBand NDR端到端系统的认证。
它是超级计算和高性能计算行业的理想解决方案,可无缝集成到计算和存储基础设施中,确保高效的高性能互连。平顶版适用于液冷和DGX H100 Cedar7系统链路。

规格参数
英伟达(NVIDIA)InfiniBand兼容
MMA4Z00-NS
品牌
旭鸿
封装
OSFP平顶
最大数据传输速率
850Gbps (8x 106.25Gbps)
波长
850nm
最大线缆距离
60m@OM3/100m@OM4
连接器
双MTP/MPO-12 APC
光纤
多模
发射器类型
VCSEL
接收器类型
PD
TX功率
-4.6~4dBm
最小接收功率
-6.4dBm
功率预算
1.8dB
接收过载
4dBm
功耗
≤15W
消光比
>2.5dB
DDM/DOM
支持
商业温度范围
0~70°C (32~158°F)
CDR (时钟和数据恢复)
TX & RX内置CDR
内置FEC
协议
OSFP MSA 5.0
CMIS 4.0
质保
5年

质量检测

查看我们的测试程序,获取可靠的高性能光模块。

质量认证
获取详细的认证证书,请前往产品合规状态查询下载。
注: 安装第三方光模块不会影响您的网络设备的质保服务,设备使用手册中也有说明产品的保修服务不受第三方光模块的影响。

应用方案

800G IB交换机-DGX H100

特征概述

利用InfiniBand架构释放高性能计算能力
旭鸿提供Infiniband网络解决方案,在高速、低延迟、可扩展性和效率方面具有显著优势。
800G的领先性能和质量
内置Broadcom DSP芯片的OSFP光模块可在800G链路中提供高速和低功耗。
Broadcom 7nm DSP芯片
稳定传输
≤15W
低功耗
VCSEL激光器
确保产能
不同的连接器外壳匹配不同的设备
区分翅片和平顶,探索外观和应用上的差异。
Finned Top
鳍状顶部光模块仅用于交换机,包括Quantum-2 InfiniBand和Spectrum-4以太网交换机。
Flat Top
平顶光模块用于适配器和DPU,包括ConnectX-7 InfiniBand网卡和BlueField-3 DPU。
全面测试提高可靠性
采用先进设备,经过严格的流程认证,确保您获得优质可靠的光学产品。
光谱测试
无丢包&
CRC
TDECQ测试
3.4dB
误码率测试
BER 5E-8
温度测试
0~70°C
中心波长
850nm
850nm
1310nm
1271nm, 1291nm, 1311nm and 1331nm
连接器
双MPO-12/APC
双MPO-12/APC
双MPO-12/APC
双LC双工/UPC
鳍片类型
平顶
鳍状顶部
鳍状顶部
鳍状顶部
线缆距离(最大)
60m@OM3
100m@OM4
30m@OM3
50m@OM4
500m
2km
调制
8x106.25G PAM4
8x 106.25G PAM4
8x106.25G PAM4
8x106.25G PAM4
发射器类型
VCSEL
VCSEL
EML
EML
封装技术
COB(板上芯片)封装
COB(板上芯片)
COB(板上芯片)封装
COB(板上芯片)封装
芯片
Broadcom 7nm DSP
Broadcom 7nm DSP
Broadcom 7nm DSP
Broadcom 7nm DSP
功耗
≤15W
≤15W
≤16.5W
≤16.5W
应用
InfiniBand
800G-800G
800G-2x400G分线
InfiniBand
800G-800G
800G-2x400G分线
InfiniBand
800G-800G
800G-2x400G分线
InfiniBand
800G-800G
800G to 2x400G分线
