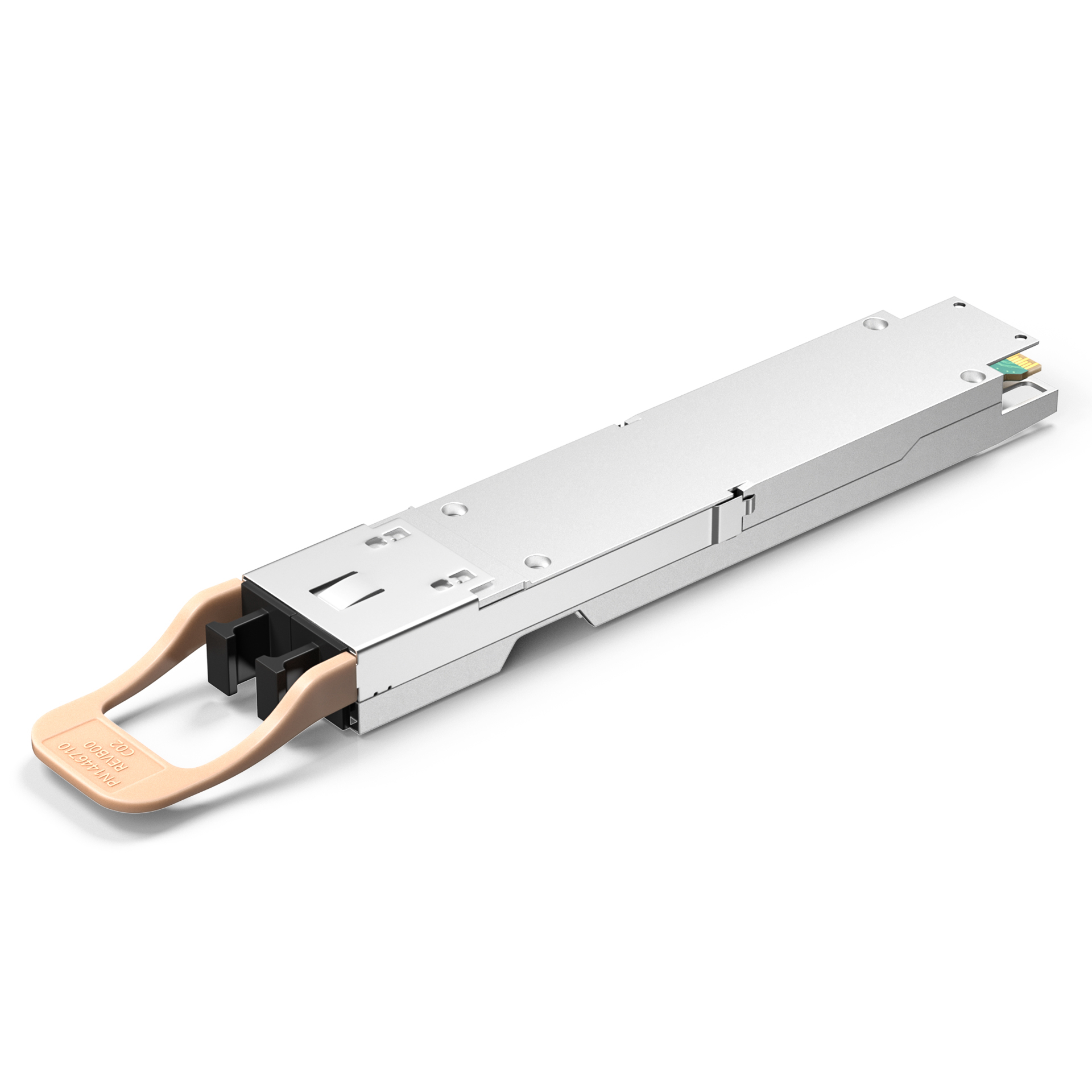

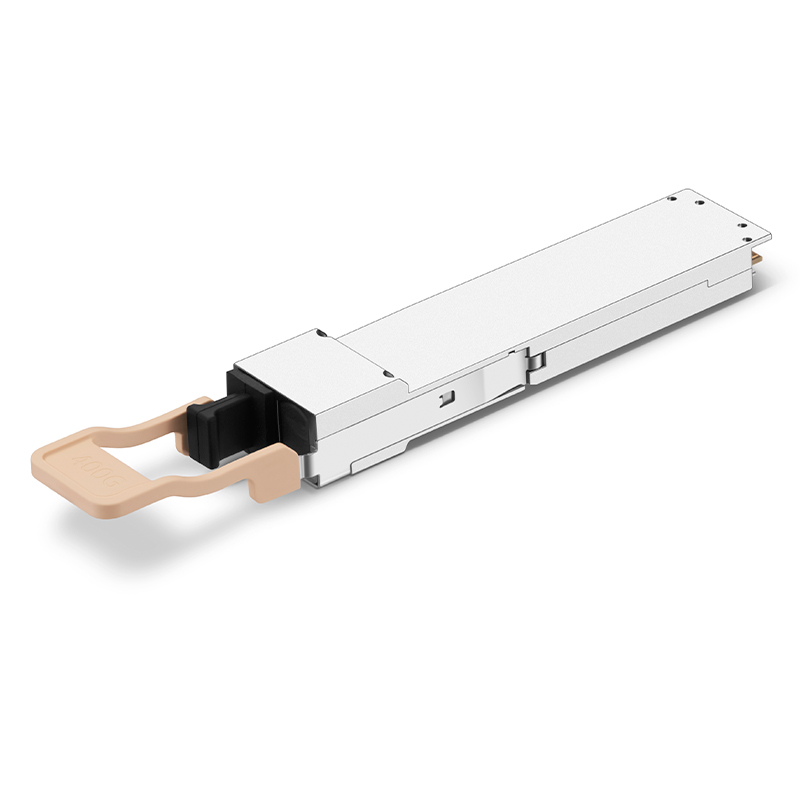

英伟达(NVIDIA) InfiniBand MMS4X00-NM兼容 OSFP 800G DR8 PAM4 2 x DR4单模光模块 1310nm 500m DOM 双MPO-12/APC NDR,用于QM9790/9700交换机

产品特征

符合InfiniBand NDR端到端系统要求
内置 Broadcom 7nm DSP芯片, 最大功耗16.5W
Quantum-2空冷交换机中使用的具有散热片顶部的OSFP模块
支持交换机到交换机的800G到800G连接,或支持800G到两个400G链路以连接ConnectX-7
将8个100G-PAM4电信号转换为双4个100G-PAM4光信号并行传输
全面验证,与英伟达(NVIDIA) QM9700/9790设备完全兼容
符合OSFP MSA、IEEE 802.3ck、RoHS和1级激光安全,并支持DDM(数字诊断监控)

获取报价
概述
规格
选型
资源

NVIDIA(英伟达) InfiniBand MMS4X00-NM兼容800GBASE-DR8 OSFP 光模块 (单模, 1310nm, 500m, 双MTP/MPO-12, DOM, 散热片顶部)

NVIDIA(英伟达) InfiniBand MMS4X00-NM兼容的OSFP光模块是一款800Gb/s的2x400Gb/s双端口OSFP模块,采用DR8单模并行传输技术,使用两个2芯4通道MPO-12/APC光纤连接器,每个通道传输速率为400Gb/s。该模块的并行单模远距离8通道(DR8)设计采用100G-PAM4调制技术,最大光纤传输距离为500m,使用8根单模光纤。它符合InfiniBand NDR端到端系统的使用要求。
它是高性能计算领域的理想解决方案,能够与计算和存储基础设施无缝集成,确保高效的高性能互连。用于Quantum-2空冷交换机。

规格参数
型号名
OSFP112-DR8-800G
品牌名
旭鸿
封装形式
OSFP
最大传输速率
850Gbps (8x 106.25Gbps)
波长
1310nm
最大线缆距离
500m
接口
双MTP/MPO-12
光纤
单模
发射器类型
EML
接收器类型
PIN
TX 功率
-2.9~4.0dBm
最小接收功率
-5.9dBm
功率预算
3dB
接收过载
5dBm
功耗
≤16W
消光比
>3.5dB
封装技术
COB (板上芯片) 封装
调制格式
PAM4
CDR (时钟和数据恢复)
TX & RX 内置 DSP
内置FEC
协议
IEEE 802.3cu-2021, IEEE P802.3ck D2.2
质保
5 年


特征概述
通过InfiniBand架构释放高性能计算(HPC)的强大能力
旭鸿提供InfiniBand网络解决方案,具有高速、低延迟、可扩展性和高效性等显著优势。
800G领先的性能和质量
内置Broadcom DSP芯片的QSFP-DD光模块在800G链路中提供高速和低功耗。
Broadcom 7nm DSP芯片
稳定传输
≤16.5W
低功耗
53G EML激光器
确保产能
不同的连接器外壳适配不同的设备
区分有散热片顶部和平顶的特征,探索外观和应用上的差异。
散热片顶部
散热片顶部的光模块仅用于交换机,包括Quantum-2 InfiniBand和Spectrum-4以太网交换机。
平顶
平顶光模块用于适配器和DPU(数据处理单元),包括ConnectX-7 InfiniBand适配器卡和BlueField-3 DPU。
全面性能检测
经过严格的流程和先进设备的资格认证,以确保您获得高质量和可靠的光模块。
光谱测试
无丢包 &
CRC
TDECQ测试
1.68dB
误码率测试
BER 2.4E-4
温度测试
0~70°C
中心波长
850nm
1310nm
1310nm
1310nm
接口
双MTP/MPO-12
双MTP/MPO-12
双MTP/MPO-12
双MTP/MPO-12
最大传输距离
60m@OM3
100m@OM4
500m@单模
2km@单模
10km@单模
调制
8x106.25G PAM4
8x106.25G PAM4
8x106.25G PAM4
8x106.25G PAM4
传输器类型
VCSEL
EML
EML
EML
封装技术
COB (板载芯片)
封装
COB (板载芯片)
封装
COB (板载芯片)
封装
COB (板载芯片)
封装
芯片
Broadcom 7nm DSP
Broadcom 7nm DSP
Broadcom 7nm DSP
Broadcom 7nm DSP
功耗
≤14W
≤16W
≤16.5W
≤16.5W
应用
InfiniBand
数据中心
800G到2x400G分线
800G到8x100G分线
以太网
数据中心
800G到2x400G分线
800G到8x100G分线
以太网
数据中心
800G到2x400G分线
800G到8x100G分线
以太网
数据中心
800G到2x400G分线
800G到8x100G分线
