先进的硬件架构设计,业界领先的强大处理能力
<!--[if !supportLists]-->■ <!--[endif]-->在1U盒式交换机上,实现48个千兆+6个万兆的高端口密度,搭载高性能的ASIC交换芯片,可满足各种复杂场景的应用需求。
创新的VSS虚拟化集群交换技术
<!--[if !supportLists]-->■ <!--[endif]-->S3900系列支持创新的BVSS( Virtual Switch System)虚拟化集群交换技术,可以将多台物理设备虚拟化为逻辑上的一台设备,其虚拟系统的性能、可靠性、及管理相比于独立的物理设备具有无与伦比的优越性。
<!--[if !supportLists]-->■ <!--[endif]-->性能翻倍:虚拟化系统可以充分利用物理设备间的每一条链路,避免传统组网模型生成树协议对链路的阻塞,物尽其用,性能翻倍,最大程度保护原有链路投资。
<!--[if !supportLists]-->■ <!--[endif]-->高可靠性:基于先进的分布式处理技术,通过高效的跨物理设备链路聚合功能,实现逻辑控制平面、业务控制平面和业务数据平面的三平面分离,提供不间断的三层路由转发,避免了单点故障所造成的业务中断,极大地提高了虚拟系统的可靠性。
<!--[if !supportLists]-->■ <!--[endif]-->易管理:整个虚拟系统实现单一IP统一管理,实际物理设备对用户透明,简化了对网络设备和网络拓扑的管理,大大提高了网络运营效率,从而有效降低运营维护成本。
运营级的高可靠性
<!--[if !supportLists]-->■ <!--[endif]-->基于HPS(Hitless Protection System)无中断保护系统,S3900系列的关键器件,如电源模块均为双备份、可热插拔,支持故障时无缝切换,无需人工干预。
<!--[if !supportLists]-->■ <!--[endif]-->S3900系列支持STP/RSTP/MSTP协议,支持VRRP协议,同时支持环网保护,双上行主备链路保护,LACP链路聚合等简单高效的冗余保护机制。
<!--[if !supportLists]-->■ <!--[endif]-->支持ISSU(In-Service Software Upgrade)业务不中断系统升级,保证系统升级时用户数据的不间断转发。
<!--[if !supportLists]-->■ <!--[endif]-->超高精度的BFD双向链路检测机制,通过和二、三层协议的联动,实现毫秒级的故障检测及业务恢复,极大程度地提高了网络系统的可靠性。
<!--[if !supportLists]-->■ <!--[endif]-->完善的以太网OAM机制,支持802.3ah、802.1ag和ITU-Y.1731,通过对网络运行状态的实时监控,实现对故障的快速检测与定位。
<!--[if !supportLists]-->■ <!--[endif]-->S3900系列软硬件的高可靠性设计,满足电信级业务50ms的故障恢复时间要求,真正做到了运营级核心设备5个9(99.999%)的高可靠性。
丰富的业务特性
<!--[if !supportLists]-->■ <!--[endif]-->完善的二、三层组播路由协议,满足IPTV、多终端的高清视频监控和高清视频会议的接入需求;
<!--[if !supportLists]-->■ <!--[endif]-->齐备的三层路由协议,超大的路由表容量,满足各种类型的网络互联需求,可组建超大型的园区网、企业网和行业用户专网。
<!--[if !supportLists]-->■ <!--[endif]-->全面支持二、三层的MPLS VPN,可组建超大型的MPLS VPN核心网络,满足行业专网VPN用户、企业网VPN用户的接入需求。
全面的IPv6解决方案
<!--[if !supportLists]-->■ <!--[endif]-->全面支持IPv6协议族,支持IPv6邻居发现、ICMPv6、Path MTU 发现、DHCPv6等IPv6特性。
<!--[if !supportLists]-->■ <!--[endif]-->支持基于IPv6的Ping、Traceroute、Telnet、SSH、ACL等,满足纯IPv6网络设备管理及业务控制的需要。
<!--[if !supportLists]-->■ <!--[endif]-->支持MLD、MLD Snooping等IPv6组播特性,支持IPv6静态路由、RIPng、OSPFv3、BGP4+等IPv6三层路由协议,为用户提供完善的IPv6二、三层解决方案。
<!--[if !supportLists]-->■ <!--[endif]-->支持丰富的IPv4向IPv6过渡技术,包括:IPv6手工隧道、自动隧道、6to4隧道、ISATAP隧道等隧道技术,保证IPv4网络向IPv6网络的平滑过渡。
完善的安全机制
<!--[if !supportLists]-->■ <!--[endif]-->设备级安全防护:先进的硬件架构设计,硬件实现对报文的分级调度及保护,支持防范DoS、TCP的SYN Flood、UDP Flood、广播风暴、大流量等对设备的攻击;支持命令行分级保护,不同级别用户拥有不同管理权限;
<!--[if !supportLists]-->■ <!--[endif]-->完备的安全认证机制:支持IEEE 802.1x、Radius、BDTacacs+等,可为用户提供完备的安全认证机制。
<!--[if !supportLists]-->■ <!--[endif]-->增强的业务安全机制:支持相关路由协议的明文或MD5认证,支持uRPF逆向路由查找技术,可有效控制非法业务;硬件级报文深度检测和过滤技术,支持对控制报文和数据报文的深度检测,从而有效隔离非法数据报文,提高网络系统的安全性。
创新的绿色环保设计
<!--[if !supportLists]-->■ <!--[endif]-->智能的电源管理系统:S3900系列采用先进的电源系统架构设计,实现高效的电源转换,独有的电源监控、缓启动等功能,实时监测整机运行状态,智能调节,深度节能。
<!--[if !supportLists]-->■ <!--[endif]-->智能的风扇管理系统:智能风扇设计,支持自动调速,有效降低转速、减少噪声,同时延长了风扇的使用寿命。
<!--[if !supportLists]-->■ <!--[endif]-->支持能效以太网功能,遵循国际标准IEEE 802.3az,有效降低了能源消耗。
项目 | S3900-24T6X | S3900-24S8T6X | S3900-48T6X | S3900-48M6X | S3900-48P6X | S3900-48S6X |
交换容量 | 598G/5.98T | |||||
包转发率 | 222M/342M | 222M/342M | 252M/342M | 252M/342M | 252M/342M | 252M/342M |
MAC容量 | 32K/64K | |||||
业务端口 | 24千兆电口 6万兆光口 | 24千兆光口 8千兆电口 6万兆光口 | 48千兆电口 6万兆光口 | 24千兆电口 24千兆光口 6万兆光口 | 48千兆电口POE 6万兆光口 | 48千兆光 6万兆光 |
机箱尺寸 | 440*350*44(mm) | |||||
电源 | AC:100V-240V,50Hz±10% DC:-36V~-72V 热插拔双电源可选 | |||||
环境要求 | 工作温/湿度:0℃-50℃,10%-90%无凝露 存储温/湿度:-20℃-70℃;5%-95%无凝露 | |||||
Mac交换 | 支持静态配置和动态学习MAC地址 支持查看和清除MAC地址 MAC地址老化时间可配置 支持MAC地址学习数量限制 支持MAC地址过滤功能 支持黑洞MAC表项 支持IEEE 802.1AE MacSec安全控制 | |||||
VLAN | 支持4K VLAN表项 支持GVRP 支持1:1和N:1 VLAN Mapping 支持基本QinQ功能 支持灵活QinQ功能 支持Private VLAN | |||||
STP | 支持802.1D(STP)、802.1W(RSTP)、802.1S(MSTP) 支持BPDU保护、根保护、环路保护 | |||||
组播 | 支持IGMP v1/v2/v3 支持IGMP Snooping 支持IGMP Fast Leave 支持组播组策略及组播组数量限制 支持组播流量跨VLAN复制 支持PIM-SM、PIM-DM | |||||
IPv4 | 支持静态路由、RIP v1/v2、OSPF、BGP、IS-IS、BEIGRP 支持策略路由 支持等价路由实现负载均衡 支持BFD for OSPF、BGP | |||||
IPv6 | 支持ICMPv6、DHCPv6、ACLv6、IPv6 Telnet 支持IPv6邻居发现 支持Path MTU发现 支持MLD v1/v2 支持MLD Snooping 支持IPv6静态路由、RIPng、OSPFv3、BGP4+ 支持手工隧道、ISATAP隧道、6to4隧道 | |||||
MPLS VPN | 支持LDP协议 支持MCE 支持MPLS VPN的P/PE功能要求 支持MPLS TE 支持MPLS OAM | |||||
QoS | 支持基于L2/L3/L4协议头各字段的流量分类 支持CAR流量限制 支持802.1P/DSCP优先级重新标记 支持SP、WRR、SP+WRR等队列调度方式 支持Tail-Drop、WRED等拥塞避免机制 支持流量监管与流量整形 支持Ingress和Egress ACL,支持匹配L2、L3、L4和IP五元组,进行复制、转发、丢弃 支持Hash同源同宿负载均衡,保证流量输出的会话完整性 | |||||
安全特性 | 支持基于L2/L3/L4的ACL流识别与过滤安全机制 支持防DDoS攻击、TCP的SYN Flood攻击、UDP Flood攻击等 支持对组播、广播、未知单播报文的抑制功能 支持端口隔离 支持端口安全、IP+MAC+端口绑定 支持DHCP Snooping、DHCP Option 82 支持IEEE 802.1x认证 支持Radius、BDTacacs+认证 支持uRPF 支持命令行分级保护 | |||||
可靠性 | 可选支持电源1+1备份 支持静态/LACP方式链路聚合,支持跨业务卡的链路聚合 支持EAPS,ERPS环网保护 支持HSRP,VRRP热备协议 支持GR for OSPF、BGP 支持BFD for OSPF、BGP 支持ISSU业务不中断系统升级 | |||||
管理维护 | 支持Console、Telnet、SSH 2.0 支持ZTP零接触配置开通(Zero Touch Provisioning) 支持基于浏览器WEB方式管理 支持SNMP v1/v2/v3 支持TFTP方式的文件上传、下载管理 支持RMON事件历史记录 支持sFLOW等流量统计分析 | |||||
绿色节能 | 支持IEEE 802.3az绿色能效以太网 |
项目 | 描述 |
S3900-24T6X | 24端口千兆电+6端口万兆光,以太网路由交换机(1个RJ45型CLI口,24个千兆电口,6个万兆/千兆自适应SFP+光口;标配一个可热插拔电源AC220V,可拓展双电源;风扇散热,1U高度,标准19英寸机架式安装) |
S3900-24S8T6X | 24端口千兆光+8端口千兆电+6端口万兆光,以太网路由交换机(1个RJ45型CLI口,24个千兆/百兆自适应SFP光口,8个千兆电口,6个万兆/千兆自适应SFP+光口;标配一个可热插拔电源AC220V,可拓展双电源;风扇散热,1U高度,标准19英寸机架式安装) |
S3900-48T6X | 48端口千兆电+6端口万兆光,以太网路由交换机(1个RJ45型CLI口,48个千兆电口,6个万兆/千兆自适应SFP+光口;标配一个可热插拔电源AC220V,可拓展双电源;风扇散热,1U高度,标准19英寸机架式安装) |

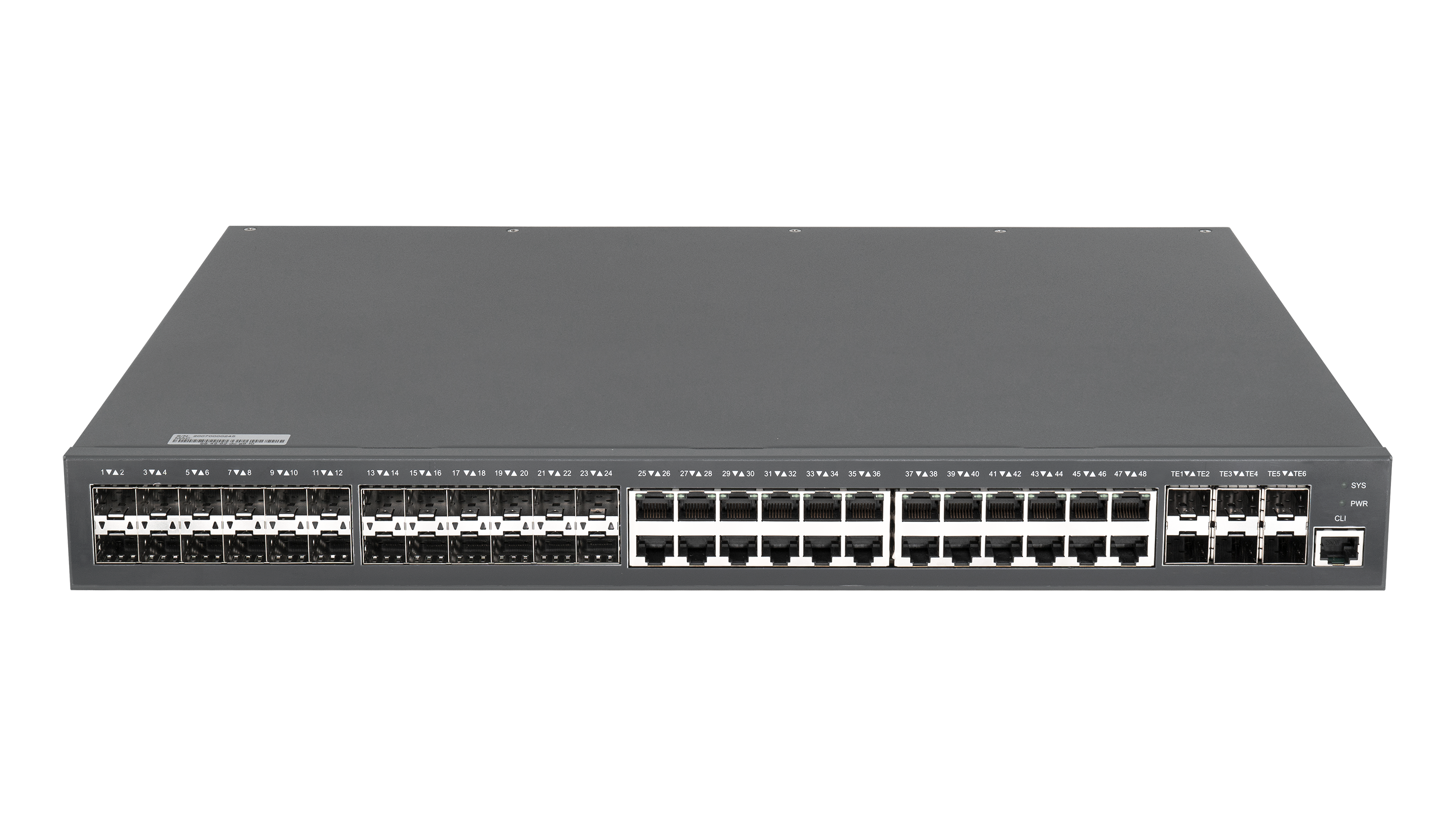

S3900-48M6X | 24端口千兆电+24端口千兆光+6端口万兆光,以太网路由交换机(1个RJ45型CLI口,24个千兆电口,24个千兆/百兆自适应光口,6个万兆/千兆自适应光口;2个电源槽位,标配一个可热插拔电源AC220V;风扇散热,1U高度,标准19英寸机架式安装) |
S3900-48P6X | 48端口千兆电+6端口万兆光,以太网路由交换机(1个Mini Usb型Console口,48个千兆POE电口,6个万兆/千兆自适应光口;2个电源槽位,标配不含电源;风扇散热,1U高度,19英寸机架式安装) |
S3900-48S6X | 48端口千兆光+6端口万兆光,以太网路由交换机(1个Mini Usb型Console口,48个千兆/百兆自适应SFP光口,4个复用的千兆电口,8个万兆/千兆自适应SFP+光口;标配一个可热插拔电源AC220V,可拓展双电源;风扇散热,1U高度,标准19英寸机架式安装) |
S3900系列非POE机型电源模块 | |
PWR-75-AC | S3900系列非POE机型热插拔交流电源(最大功率75W,AC100~240V输入) |
PWR-75-DC | S3900系列非POE机型热插拔直流电源(最大功率75W,DC-36V ~ -72V输入) |
PWR-150-AC | S3900系列非POE机型热插拔交流电源(最大功率150W,AC100~240V输入,独立风扇散热) |
PWR-150-DC | S3900系列非POE机型热插拔直流电源(最大功率150W,DC-36V ~ -72V输入,独立风扇散热) |
光模块 | |
千兆光模块 | |
GSFP-TX-B | 千兆SFP光转RJ45电口模块 |
GSFP-SX-D | 千兆SFP多模(500m,850nm,LC,DDM) |
GSFP-LX-10-D | 千兆SFP单模(10Km,1310nm,LC,DDM) |
GSFP-LX-20-D | 千兆SFP单模(20Km,1310nm,LC,DDM) |
GSFP-LX-40-D | 千兆SFP单模(40Km,1310nm,LC,DDM) |
GSFP-ZX-80-D | 千兆SFP单模(80Km,1550nm,LC,DDM) |
GSFP-ZX-120-D | 千兆SFP单模(120Km,1550nm,LC,DDM) |
GSFP-LX-SM1310-10-BIDI GSFP-LX-SM1550-10-BIDI | 千兆SFP单模,单芯双向(10Km,TX1310/RX1550,LC,DDM) 千兆SFP单模,单芯双向(10Km,TX1550/RX1310,LC,DDM) |
GSFP-LX-SM1310-20-BIDI GSFP-LX-SM1550-20-BIDI | 千兆SFP单模,单芯双向(20Km,TX1310/RX1550,LC,DDM) 千兆SFP单模,单芯双向(20Km,TX1550/RX1310,LC,DDM) |
GSFP-LX-SM1310-40-BIDI GSFP-LX-SM1550-40-BIDI | 千兆SFP单模,单芯双向(40Km,TX1310/RX1550,LC,DDM) 千兆SFP单模,单芯双向(40Km,TX1550/RX1310,LC,DDM) |
GSFP-LX-SM1490-80-BIDI GSFP-LX-SM1550-80-BIDI | 千兆SFP单模,单芯双向(80Km,TX1490/RX1550,LC,DDM) 千兆SFP单模,单芯双向(80Km,TX1550/RX1490,LC,DDM) |
GSFP-LX-SM1490-120 GSFP-LX-SM1550-120 | 千兆SFP单模,单芯双向(120Km,TX1490/RX1550,LC,DDM) 千兆SFP单模,单芯双向(120Km,TX1550/RX1490,LC,DDM) |
万兆光模块 | |
SFP+SX | 万兆SFP+多模(300m,850nm,LC) |
SFP+LX-10 | 万兆SFP+单模(10Km,1310nm,LC,DDM) |
SFP+LX-20 | 万兆SFP+单模(20Km,1310nm,LC,DDM) |
SFP+LX-40 | 万兆SFP+单模(40Km,1550nm,LC,DDM) |
SFP+LX-80 | 万兆SFP+单模(80Km,1550nm,LC,DDM) |
SFP+LX-SM-1270-10 SFP+LX-SM-1330-10 | 万兆SFP+单模,单芯双向(10Km,TX1270/RX1330,LC,DDM) 万兆SFP+单模,单芯双向(10Km,TX1330/RX1270,LC,DDM) |
SFP+LX-SM-1270-20 SFP+LX-SM-1330-20 | 万兆SFP+单模,单芯双向(20Km,TX1270/RX1330,LC,DDM) 万兆SFP+单模,单芯双向(20Km,TX1330/RX1270,LC,DDM) |
SFP+LX-SM-1270-40 SFP+LX-SM-1330-40 | 万兆SFP+单模,单芯双向(40Km,TX1270/RX1330,LC,DDM) 万兆SFP+单模,单芯双向(40Km,TX1330/RX1270,LC,DDM) |
